Začal jsem se zajímat o elektroniku a zjistil jsem, že je to docela zajímavé. Elektronika je vlastně všude kolem nás, takže i jednoduchý spoj může dobře posloužit. Proto jsem si pořídil stavebnici Voltík II (viz. foto níže).

Ovšem, nemusíte mít žádnou stavebnici. Já jsem nedávno taky žádnou neměl a tak jsem si je scháněl např.: z televize či menších zařízení jako je třeba ovladač na tv a. t.d. Hledal jsem na internetu nějaké jednoduché spoje, ale moc jsem jich nenašel. Proto teď, když nějaké mám, řekl jsem si, že je začínajícím technikům předvedu. Pokud se chcete touto problematikou, odpovím vám na jakoukoli otázku. Bylo by dobré založit si sešit s poznámkami.






Součástky

Rezistory    Obrazek

ObrazekObrazek

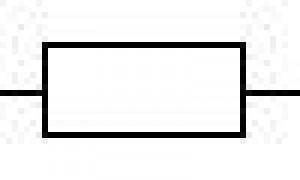

Je to "špatný" vodič namotaný kolem izolantu (např.: cín kolem porcelánu)

Tabulka pruhů:

1.-3. pruh - 1. a 2. = čísla např.: 56 a 3. číslo, kolik nul máme přidat např.: 2 = 5600 Ω (řecké písmenko Omega = ohm)

 1  hnědá
 2  červená
 3  oranžová
 4  žlutá
 5  zelená
 6  modrá
 7  "vínová"
 8  šedá
 9  bílá
 0  černá

Poslední pruh - rozdíl +/- x%

 Zlatá  5%
 Stříbrná  10%
 Bez posledního pruhu  20%

Tranzistory    Obrazek

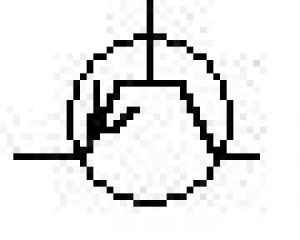

ObrazekObrazekTranzistor je takový zesilovač proudu. Jinak řečeno, prostřednictvím tranzistoru můžeme malými změnami proudu tekoucího do báze tranzistoru vyvolávat velké změny proudu tekoucího do kolektoru tranzistoru.







Kondenzátory    Obrazek

Obrazek

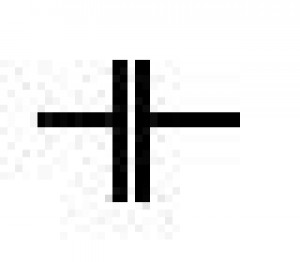

Kondenzátor umí příjmout a uchovávat el.energii. Střídavý proud projde ale stejnosměrný ne.

<><><><><>
 1µF - mikrofarad  =  1 miliontina faradu
 1nF - nanofarad  =  1 tisícina mikrofaradu
 1pF - pikofarad  =  1 tisícina nanofaradu





 Polovodičová dioda a led dioda    Obrazek

ObrazekObrazek

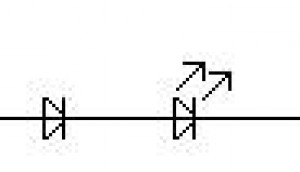

Polovodičová dioda a ledka je vlastně to samé s tím rozdílem, že ledka při průchodu el. proudu vydává světlo. Slouží k přeměně ST (střídavého) proudu na SS (stejnosměrný) proud.

ObrazekBohužel takto přeměněný ST proud je nedokonalý. Jsou v něm výpadky. Proto se používá Grathovo zapojení 4 polovodičových diod.







 Potenciometry Obrazek

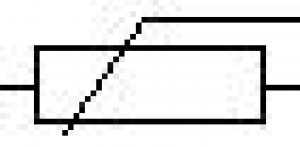

Potenciometr je vlastě rezistor s proměným odporem. Potenciometr má 3 konektory, pojmenujme si je např.:(podle obrázku od leva do prava) 1,2,3. Když zapojíme 1 - 3, tak máme klasický rezistor. Ale když třeba 1 - 2, tak si můžeme nastavit, kolik bude mít odpor. Používá se třeba v reproduktorech (na nastavení hlasitosti) atd.

Cívka  Obrazek

Kolem každého drátu se objevuje magnetické pole. Cívka je vlastně měděný lakovaný drát stočený kolem železného či feritového jádra nebo je bez jádra.  Cívky se používají jako elektromagnety nebo ke změně indukčnosti.
